門扉錠交換 TOEXトエックス/さいたま市大宮区

TOEXトエックスで、両引き分けタイプの門扉錠交換工事例です。この門扉は開き戸ではなく、横にスライドさせる引戸の門扉になります。引戸の中央部には、すでに生産終了している型落ちしたアルクレア錠が付いています。現行のアルクレアはバーハンドルで戸先鎌錠ですけれど、これは旧型の打ち掛けアームハンドルです。

■施工前－－－－－－－－－－－－－－－

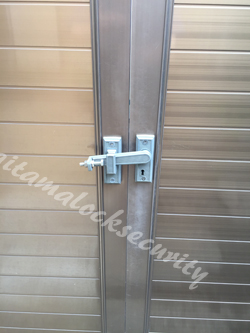

引戸門扉　外側アルクレア門扉錠

引戸門扉　内側

戸を横にスライドさせた時、戸当りに隙間ができないようにボルトナットが付いていました

さて、交換作業にあたり代替品のアームハンドルを使用します。古い錠を取り外し、アルミ戸を加工してから錠本体を取付け直しますが、ひとつ問題があるのです。それは引戸の門扉なので内側のアームを施錠しても、戸を横にスライドさせると戸当りに隙間ができてしまうのです。これでは外から簡単に敷地内を覗くことができるため、不用心というしかありませんでした。

■施工後－－－－－－－－－－－－－－－

外側

内側

20数年前に門扉を設置した業者さんは、その隙間を少しでも無くすようにアーム先端部に、ボルトナットを取付けたようですが、お客様側からすると見た目も良くないし、ハンドルつまみが重くなって開け閉めがしにくいとのことでした。そこで問題を解決するために、アーム先端部にボールエッジを加工して取付けてみました。これで、開閉時に余計な力を必要とせず、金物特有のカッチン！とした嫌な音もしません。なにより、引戸のあそびによる隙間が生まれないので安心できます。

この状態で戸を横にスライドすると、アームと受け側にあそびがあるため戸当りに隙間ができてしまいます

ボールエッジを取付けました

ボールエッジを取付けることで、しっかり引戸を施錠できます

TOEXトエックス両引き分け門扉の引戸錠交換工事でした。そのほか門扉錠の施工例はこちらをご覧ください。古くなった門扉の錠前交換工事承っています。さいたまロックセキュリティまで、お気軽にご相談ください。
